新壬酸乙烯酯VV9

（又名：叔碳酸乙烯酯VV 9）

基础信息：

新壬酸乙烯酯，、英文简称VV 9，CAS号为  54423-67-5。它为无色油状透明液体，分子式为C11H20O2，密度0.875-0-885g/ml(20℃)，沸点189℃，折射率1.432-1.445，闪点66℃，粘度2.2mPa·s(20℃)。水在该产品中的溶解度0.05%（m/m,20-80℃）,醋酸乙烯与该产品完全混溶。均聚物玻璃化温度为70℃。

分子结构：

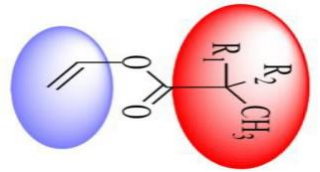

叔碳酸乙烯酯是α-碳上高度支链化的饱和一元脂肪酸乙烯酯。新癸酸乙烯酯是一族有机酸乙烯酯，其中R1和R2是烷基，R1和R2的碳原子数的不同，当该分子总碳原子数为9时，为新癸酸乙烯酯VV 9 ；

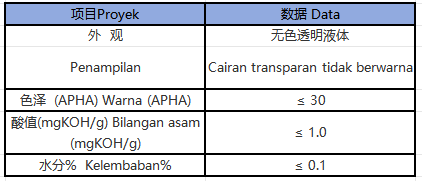

产品技术指标：

产品特点：

叔碳结构具有四大典型特征：

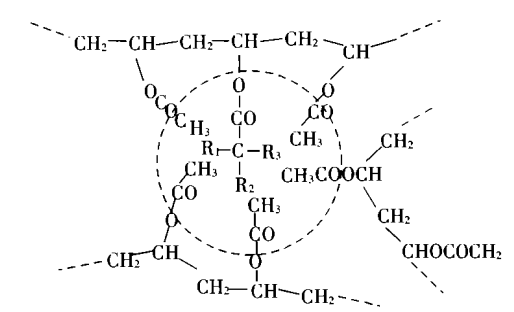

1、盾牌效应：由于叔碳基团的大空间位阻（如图所示），它不仅可以保护自身，还可以保护聚合物中临近化学键（包括交联化学键）免于分解（如图所示），从而改善耐化学性和耐气候性。我们把这种作用称为盾牌效应，该效应使得其所形成的共聚物有出色耐水、耐碱、耐光分解和耐生物侵蚀的特点。

2、赋予聚合物良好的柔韧性：随着叔碳基团的总碳原子数和叔碳基团的支链化程度和结构不同，可以增强所在聚合物的刚性或柔性。新癸酸乙烯酯具有10个碳原子，其具有良好的柔韧性，均聚物玻璃化温度为-3℃。用这个特点可以生产低玻璃化温度的水性粘合剂、包装胶、防水胶和超低VOC环保涂料等等。

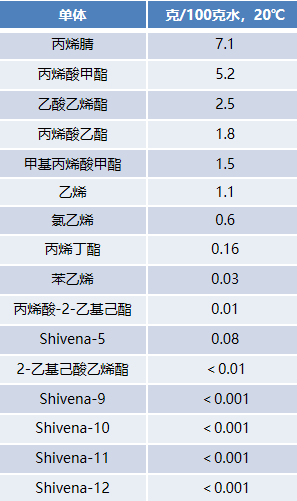

3、赋予聚合物良好的疏水性：由于叔碳结构的大体积-多支化-非极性叔碳基团特点，导致叔碳酸乙烯酯具有很低的水溶性，如图所示，叔碳单体在水中比其它单体低得多的溶解度。利用这个特点，我们可以用叔碳酸乙烯酯生产出耐水性很好的防水涂料、粘合剂，比如叔醋、叔丙的内外墙涂料。

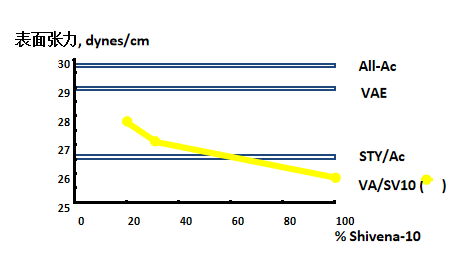

4、降低所在聚合物表面的张力：由于叔碳结构的大体积-多支化-非极性叔碳基团特点，它的末端超支链化的结构，赋予叔碳酸乙烯酯具有良好的附着力。如图所示，随着叔碳基团在聚合物中量的增加，所在聚合物表面张力呈现下降趋势。利用这个特点，我们可以用叔碳酸乙烯酯生产出对膜基材具有良好附着力的粘合剂。

应用领域：

新壬酸乙烯酯（VV-9），这是一支高玻璃化温度的产品，Tg为+70℃。该产品兼顾叔碳酸乙烯酯的特点，用之合成的聚合物具有耐水、耐碱、耐候、增进附着力等明显的特点。同时，作为一个硬单体，合成后的聚合物具有既硬又韧的特点。

它是合成水性木工胶、水性木器漆和氟碳漆的重要功能单体。

作为高耐侯性涂料，同时又能满足环保要求，水性氟涂料的研究开发逐步取代溶剂型氟树脂涂料，成为发达国家涂料研究的重点领域。水性涂料可分为水溶型、水乳型、分散型，其中水乳型占总量的50%，是今后涂料开发的重点。

重要的体系是三氟氯乙烯/ 新壬酸乙烯酯共聚物体系（简称叔/氟体系），采用核-壳共聚物。例如，Sawada合成的水分散核/壳氟共聚物中，核层为三氟氯乙烯-丙烯酸- 新壬酸乙烯酯共聚物（Tg为>68℃），壳层为三氟乙烯、丙烯酸、己酸乙烯酯共聚物（Tg为11℃），其中，核/壳比为10/1，该分散体形成的膜也显示出良好的耐污染性、耐水性和耐候性。

国内报道的含氟涂料是用三氟氯乙烯、脂肪酸乙烯酯、脂肪族烯醇和脂肪族烯酸聚合而成。水性氟涂料中，亲水单体常用醋酸乙烯酯，但是，它与三氟氯乙烯采取无规共聚的方式聚合，乙烯酯之间的聚合必然降低氟树脂的性能。而叔碳酸乙烯酯由于空间位阻的影响，CTFE（三氟氯乙烯）-新壬酸乙烯酯的聚合比新癸酸乙烯酯- 新癸酸乙烯酯的聚合有利，所以树脂比使用醋酸乙烯酯交替聚合的倾向强。溶剂型中CTFE/VAc氟碳树脂性能不及CTFE/EVE（乙烯醚）氟碳树脂的主要因素之一是前者的交替聚合不严格。

新壬酸乙烯酯作为氟碳树脂聚合物的亲水单体，如前所述，它的水解稳定性比常用的醋酸乙烯酯高100倍以上并对相邻的链节有保护作用，因此，对氟碳涂料性能的副面影响比醋酸乙烯单体小的多。

核层的玻璃化温度（Tg）不低于40℃，否则，将降低耐污性，如果在高温季节涂层变软并且粘土。壳层的Tg为-10℃-30℃。如果Tg高于30℃，将损害成膜性；如果Tg低于-10℃，将降低抗粘污性。适当的选择单体种类和比率以便使聚合物Tg在以上范围内。

产品包装:

180KG/桶（塑料桶）。

联系方式：

国内销售部：0757-86678601

国际销售部：0757-85999438    E-mail:fsjinjia@126.com

客服二维码：
